  • 龙门式数控火焰等离子切割机
  • 龙门式数控火焰等离子切割机

    • 所属分类:龙门数控切割机
    • 浏览次数:14544次
    • 切割材料:铁板
    • 设备优势:重型,效率高
    • 发布时间:2020-11-26 09:43:01
    • 联系电话:182-3390-1740
    • 龙门式数控火焰等离子切割机

    设备详情介绍

    本产品为信尔龙门式数控火焰等离子切割机,型号有三种:3×6米单火焰龙门数控、4×8米重型龙门数控、6×8米重型龙门数控,我们提供上门安装服务,并且会教您学会使用。


    产品参数信息


    品牌: 信尔龙门式数控火焰等离子切割机

    型号: 2060

    产地: 其他/other

    颜色分类: 3×6米单火焰龙门数控 4×8米重型龙门数控 6×8米重型龙门数控 定制

    操作方式: 台式


    产品图片信息

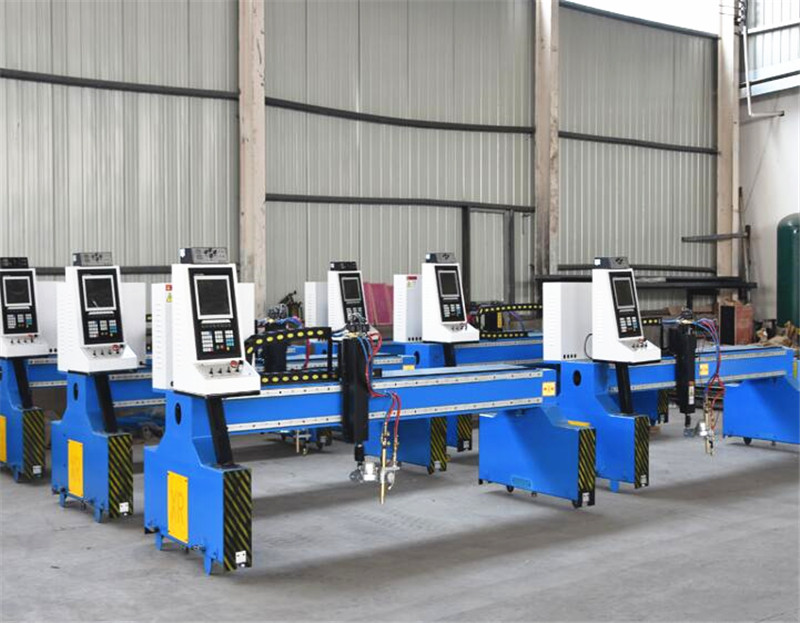

    龙门式数控火焰or等离子切割机_信尔产品001

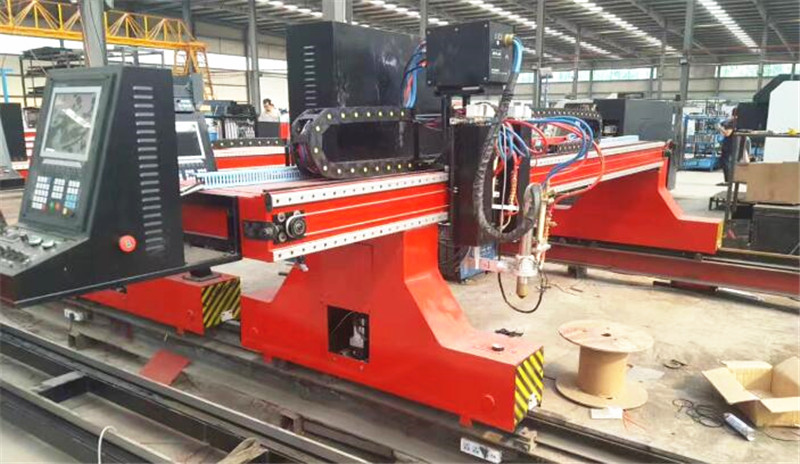

    龙门式数控火焰or等离子切割机_信尔产品002

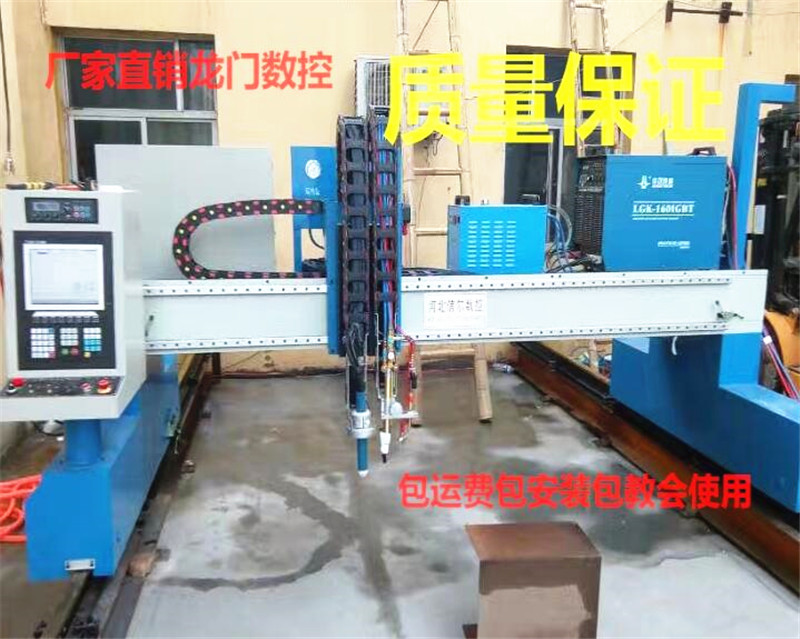

    龙门式数控火焰or等离子切割机_信尔产品003

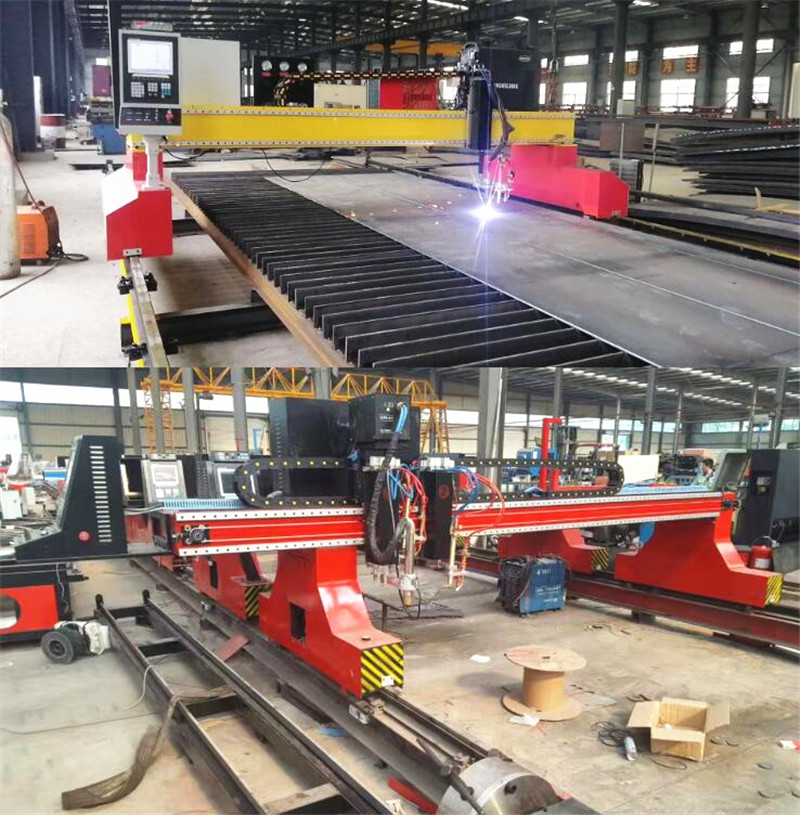

    龙门式数控火焰or等离子切割机_信尔产品004


    产品用户评价


    信尔切割机用户评价


    其他产品信息



    数控等离子切割机用途:适合多种材料的加工,广泛应用于重型机械、锻压机械、工程机械、造船、建筑、桥梁、钢结构、发电设备及锅炉容器配件、电力设备、矿山设备、五金模具、塑料模具等领域,可满足大、中、小型企业的需求。

    技术参数

    导轨间距 4000mm 有效切割宽度 3200mm

    导轨长度 2000mm 有效切割长度 4000mm

    单火焰割炬 1组 火焰切割厚度 6-200mm

    单等离子割炬 1组 等离子切割厚度 视等离子电源而定

    移动精度 0.01mm/步 整机运行速度 0-3500mm/min

    驱动方式 双边驱动 自动调高行程 0-230mm

    技术指标

    1. 切割形状: 可编程切割直线和圆弧构成的任意平面形状钢板零件;

    2. 切割精度: 国家标准JB/T10045.3-99;

    3. 切割宽度: 4m、5m、6m等多种规格可选;

    4. 轨道长度: 轨道2米一根;

    5. 驱动方式: 双边驱动;

    6. 割炬配置: 标配1把,可选配火焰或者等离子割炬,还可根据用户需求进行定制;

    7. 切割厚度: 火焰可切割至200mm,等离子切割厚度视所选电源大小而定;

    8. 点火调高: 自动点火、电动调高,根据用户要求可选配电容式或弧压式自动调高;

    9. 数控系统: 简单易用,性能稳定;北京斯达峰2000系列系统或上海交大2000系列系统。

    10. 数控编程: 基于AutoCAD的全自动图形化编程软件;

    11. 切割气体: 氧气+乙炔或丙烷;

    产品特点

    1. 横梁:采用方管对焊结构,具有刚性好,精度高,自重轻,惯量小的特点。所有焊接件均振动时效去应力处理,有效的防止了结构变形;

    2. 纵、横向驱动:均采用精细化齿轮齿条(7级精度)传动。横向导轨采用台湾进口的直线导轨,纵向导轨是由精细化加工的特质钢轨制成,保障了切割机的运行平稳,精度高,且经久耐用,清洁美观;减速采用行星齿轮减速器,可以非常不错的保障运动的精度和平衡度;

    3. 纵向驱动架(端架):两端装有水平导向轮,可调整驱动架底部偏心轮对导轨的压紧程度,使整机在运动中保持稳定的导向。装有除尘器,随时刮扫积聚在导轨表面的杂物;

    4. 驱动系统为国产步进驱动,根据用户需要可选用世界先进产品——进口日本松下交流伺服驱动/国产伺服驱动,使整机更加运行平稳,速度变速范围更宽,加速时间短;

    5. 升降体采用铝合金结构体,升降导向采用直线导轨,升降提升采用滚珠丝杠提升;

    6. 简单易用的自动编程系统,使数控编程不再复杂,轻而易举;

    7. 数控控制系统采用自主研发控制系统,具有优良的稳定性和抗干扰能力。

    系统性能

    1、系统正常工作的温度环境为:-20℃至+70℃

    2、系统能够承受电网电压的波动范围为:AC 220V

    3、控制精度:±0.001mm

    系统特色

    1. 系统功能完善、稳定性高、抗干扰性强,适用国内外各种等离子电源;

    2. 突出价格优势,具有很强的性的价比;
