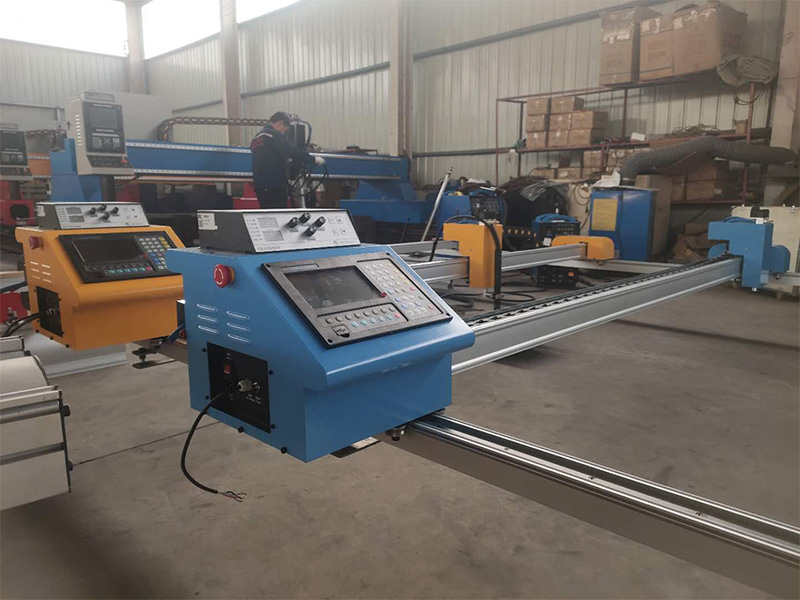

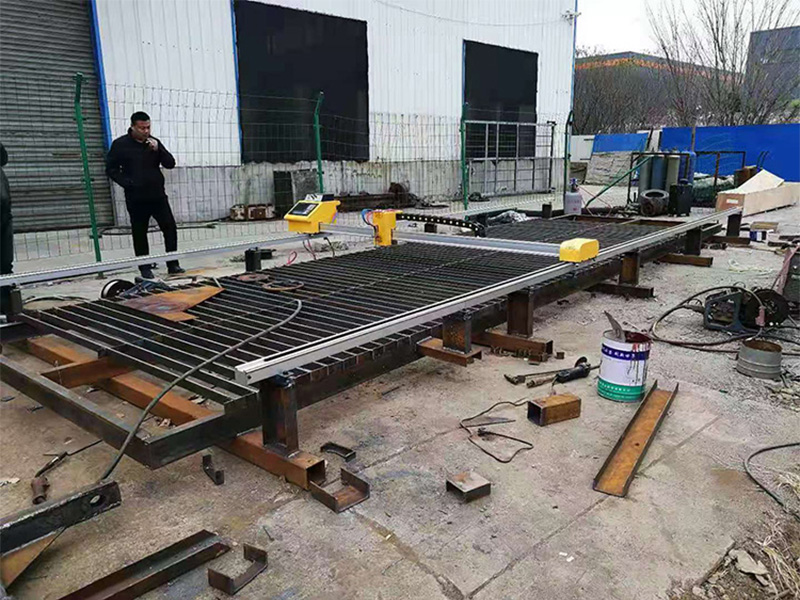

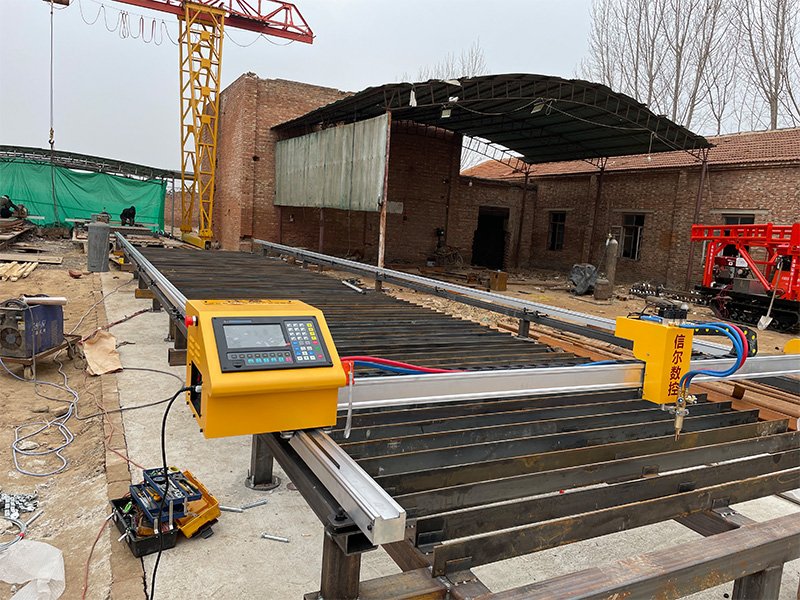

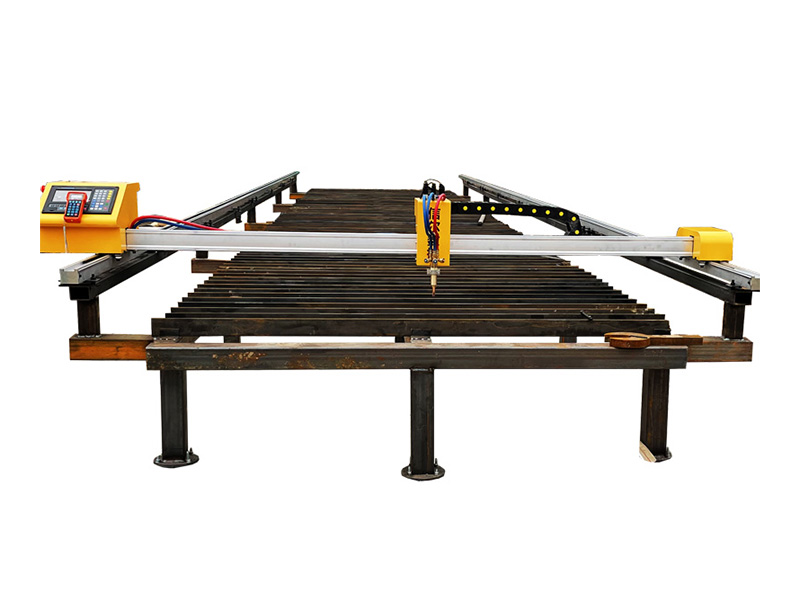

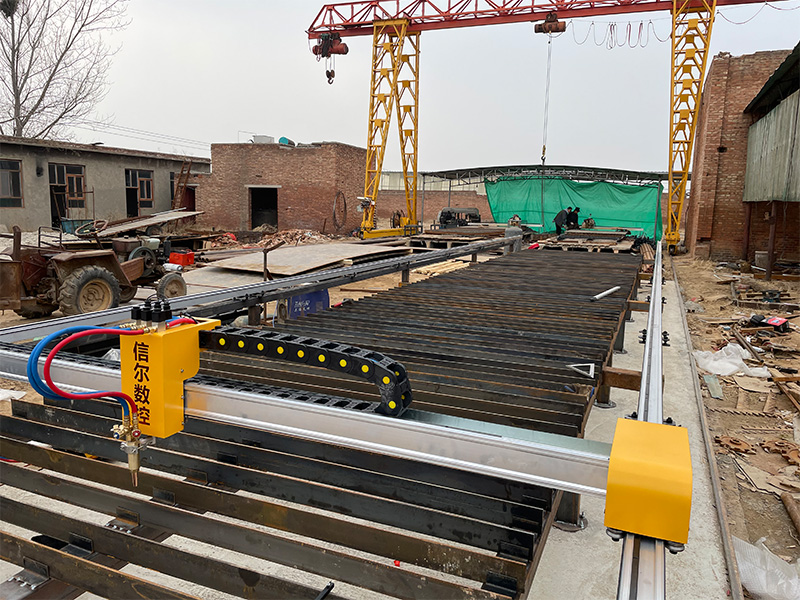

小龙门数控火焰切割机

设备详情介绍

功能介绍：

●7寸高分辨率液晶显示屏，人性化操作界面，全中文/英文菜单，优化操作步骤，屏幕下方标注有操作

提示，灵活高效，简单易学。

●支持EIA代码（即G代码文件）及FastCAM等各类套料软件；中英文菜单，适合国内外各类操作人员。

●自带45种常用图形库（包括网格图形），可选择片尺寸和孔尺寸，直接切割，无需编程。

●采用32位高性能CPU，运用实时多任务控制技术和DSP高速、高精度插补控制技术，工作时高稳定、高

速运行、低噪音。

●通过U盘传输G代码文件（切割轨迹文件），更可传输系统升级文件，是系统功能随时更新，方便快捷。

●1G超大容量存储空间，能存储超过5000个复杂异型切割文件；满足各种复杂程序的运行与加工，轻

松处理大程序的运行。

●特有钢板校正功能，图形旋转、比例、镜像、矩阵排列、空走、选行及选号等日常操作中的实用功能。

●图形放大/缩小，放大状态下实时跟踪切割点。自定义全部输入输出端口的类型（常开或常关）和编号

●根据钢板厚度，在转角处可自动限速，有效防止过烧。支持边缘切割、偏移切割，可避免因排料计算错

误而造成的板材浪费。

●可自诊断系统所有IO状态和按键状态，方便检查和排除故障。导出程序，参数备份，在线升级；日期，

星期，时钟显示。

●支持氧燃气、等离子及演示模式；各类加工参数齐全，可满足不同工艺需求。

●氧燃气和等离子IO分开控制；氧燃气自动调高，两级预热，三级穿孔；等离子弧压反馈，定位反馈，

转角自动关闭弧压调高。

●断电、断点数据存储及恢复功能、退回功能、急停按钮，自动恢复到未断电前的状态，有效避免误操作。

●高细分步进电机采用高细分驱动器，低噪音、精度高、运行平稳。

●自动割缝补偿，割枪移位，割枪穿孔停留，预热时间智能记忆，键盘误诊，温控风扇。

●稳定性强，具有超强的等离子高频抗干扰能力。

●切割速度最大可调到每分钟3.5米，能满足等离子切割的需求。

●预留等离子切割机电源接口，可选配各种等离子切割机机型，弧压跟踪系统以及初始定位装置。

●标配电动高度调节装置及万能割枪夹紧器。可选配拆装式切割平台

机械精度：

1．底架的安装精度：

a.主导轨的直线度±0.1mm/m

b.主导轨的平面度±0.1mm/m

c.二导轨之间的平面度±0.1mm/m

d.二导轨之间的平行度±0.1mm/m

2．机器精度：

a.纵向有效行程>标称尺寸10mm

b.横向有效行程>标称尺寸10mm

c.直线重复精度±0.4mm/10mGB误差≤±0.5mm；

d.升降体调高行程≤80mmQB（出厂标准）误差≤±0.3mm

e.切割速度设定速度的±5%

3．机器综合精度：

a.边长误差(四边)0.1mm/m

b.对角线偏差0.2mm/mc.回原点偏差

0.1mm/m

d.对角线直线度0.2mm/m

e.交点偏差0.2mm/m

f.顺逆直线偏差0.1mm/m

g.整机定位精度0.1mm/m

设备检验数据
